型    号

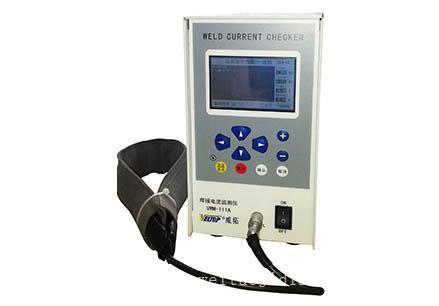

VWM-111A

电    源

1ФAC100～240V、50/60HZ

测定焊接机型

直流逆变式、晶体管式、电容储能式、单相交流式、脉冲式

测定显示

        1）有效值（RMS）：测定区间的相加平均有效值

        2）峰值（PEAK）：测定区间的值

        3）电流和电压波形：通电时段的评价有效值

        4）通电时间

        5）导通角（单相交流焊机的场合）

测定精度

           电流：  ±2%全量程；     电压±2%全量程

监测范围设定

（15组）

      焊 接 电 流：       0～1.999KA；0～19.99KA；0～199.9KA

      电极间电压：        0～9.99V

      通 电 时 间：       0～1999ms(直流逆变焊机）

                          0～99.5CYC（0.5CYC交流焊机）

                          0～25.00（晶体管和电容式焊机）

      测定开始、结束时间：0～1999ms（直流逆变焊机）

                          0～99.5CYC（交流焊机）

                          0～25.00（晶体管和电容式焊机）

预设计数功能

0～99999

判定功能

         1）电流（有效值和峰值）的上下限判定

         2）电压（有效值和峰值）的上下限判定

         3）通电时间的上下限判定

         4）瞬间过电流、过电压判定

         5）无通电判定

输入信号

         1）复位（RESET)信号

         2）无电流判别（NC CHECK）信号

         3）焊接电压采集（V-SENS)信号对

输出信号

（OC晶体管）

         1）良好（GOOD）信号

         2）不良（NG）信号

         3）计数满（COUNT UP）信号

         4）报警（ALARM）信号

         5）无电流、过电流、量程超限、脉冲序号指定错误

尺    寸

250（长）×110（宽）×200（高）mm

重    量

约3Kg

使用温度

0℃～45℃
